Como proveedor de juntas rotativas para aceite térmico, entiendo la importancia crítica de la precisión rotacional en estos componentes. Las juntas rotativas desempeñan un papel fundamental en la transferencia de aceite térmico entre piezas estacionarias y giratorias en diversas aplicaciones industriales, como el procesamiento de plástico, la fabricación de papel y el procesamiento de alimentos. Garantizar una alta precisión de rotación es esencial para mantener un funcionamiento eficiente, reducir el desgaste y prevenir fugas. En esta publicación de blog, analizaré cómo medir la precisión rotacional de una junta rotativa para aceite térmico y compartiré conocimientos basados en mi experiencia en la industria.
Comprender la precisión rotacional
La precisión rotacional se refiere a la capacidad de una junta giratoria para mantener una rotación precisa y consistente alrededor de su eje. Varios factores pueden afectar la precisión de la rotación, incluida la calidad del proceso de fabricación, los materiales utilizados y las condiciones de funcionamiento. Una rotación inexacta puede provocar una distribución desigual del aceite térmico, un aumento de la fricción y un fallo prematuro de la junta giratoria. Por lo tanto, medir la precisión rotacional es crucial para garantizar el rendimiento y la confiabilidad de la junta rotativa.
Herramientas y técnicas de medición
Existen varias herramientas y técnicas disponibles para medir la precisión de rotación de una junta rotativa para aceite térmico. Cada método tiene sus ventajas y limitaciones, y la elección del método depende de los requisitos específicos de la aplicación y del nivel de precisión necesario.
Indicadores de cuadrante
Los indicadores de cuadrante son una de las herramientas más utilizadas para medir la precisión de la rotación. Funcionan midiendo el desplazamiento de un lápiz cuando entra en contacto con la superficie giratoria de la junta giratoria. Luego, el desplazamiento se muestra en un dial, lo que permite al usuario determinar la cantidad de desviación o excentricidad.
Para utilizar un indicador de cuadrante, móntelo de forma segura en una superficie estable cerca de la junta giratoria. Coloque el lápiz de modo que esté en contacto con la superficie giratoria en el punto de medición deseado. Gire la junta giratoria lentamente y observe la lectura en el dial. Las lecturas máxima y mínima indican la cantidad de descentramiento o excentricidad.
Los indicadores de cuadrante son relativamente económicos y fáciles de usar, lo que los convierte en una opción popular para medir la precisión de rotación en muchas aplicaciones. Sin embargo, su precisión es limitada y pueden no ser adecuados para medir desviaciones muy pequeñas.
Sensores de desplazamiento láser
Los sensores de desplazamiento láser son otra opción para medir la precisión de la rotación. Funcionan emitiendo un rayo láser sobre la superficie giratoria de la junta giratoria y midiendo la distancia entre el sensor y la superficie. Luego, el sensor convierte la medición de la distancia en una señal eléctrica, que puede mostrarse en un monitor o registrarse para su posterior análisis.
Los sensores de desplazamiento láser ofrecen una alta precisión y pueden medir desviaciones muy pequeñas en la precisión de rotación. Además, no tienen contacto, lo que significa que no dañan la superficie giratoria de la junta giratoria. Sin embargo, son más caros que los indicadores de carátula y requieren más experiencia técnica para funcionar.
Codificadores ópticos
Los codificadores ópticos son dispositivos que utilizan luz para medir la rotación de un eje u otro componente giratorio. Funcionan codificando la posición del componente giratorio en una señal digital, que puede ser leída por un controlador u otro dispositivo.
Para utilizar un codificador óptico para medir la precisión de rotación de una junta rotativa, monte el codificador en el eje de la junta rotativa. A medida que gira la junta giratoria, el codificador generará una serie de pulsos que corresponden a la posición del eje. Al analizar estos pulsos, el usuario puede determinar la cantidad de descentramiento o excentricidad.
Los codificadores ópticos ofrecen alta precisión y pueden medir desviaciones muy pequeñas en la precisión rotacional. También son adecuados para medir la velocidad y dirección de rotación. Sin embargo, son más caros que los indicadores de carátula y requieren más experiencia técnica para funcionar.
Factores que afectan la precisión de la medición
Al medir la precisión de rotación de una junta rotativa para aceite térmico, es importante considerar varios factores que pueden afectar la precisión de la medición. Estos factores incluyen:
Temperatura
La temperatura puede tener un impacto significativo en la precisión de la medición de una junta rotativa. A medida que aumenta la temperatura del aceite térmico, las dimensiones de la junta giratoria pueden cambiar, lo que provoca mediciones inexactas. Para minimizar los efectos de la temperatura, es importante medir la precisión de rotación a la misma temperatura que la temperatura de funcionamiento de la junta rotativa.
Vibración
La vibración también puede afectar la precisión de la medición de una junta giratoria. Las vibraciones pueden hacer que la herramienta de medición se mueva o vibre, lo que provocará lecturas inexactas. Para minimizar los efectos de las vibraciones, es importante montar la herramienta de medición de forma segura sobre una superficie estable y utilizar materiales amortiguadores de vibraciones si es necesario.
Acabado superficial
El acabado superficial de la superficie giratoria de la junta rotativa también puede afectar la precisión de la medición. Una superficie rugosa o desigual puede hacer que la herramienta de medición rebote o salte, lo que provocará lecturas inexactas. Para garantizar mediciones precisas, es importante asegurarse de que la superficie giratoria de la junta giratoria sea lisa y esté libre de defectos.
Importancia de la precisión rotacional en aplicaciones de aceite térmico
En aplicaciones de aceite térmico, la precisión de rotación es crucial para garantizar un funcionamiento eficiente y evitar daños al equipo. Una junta rotativa con poca precisión de rotación puede causar una distribución desigual del aceite térmico, lo que genera puntos calientes y estrés térmico. Esto puede provocar una falla prematura de la junta rotativa y otros componentes, así como una eficiencia reducida y un mayor consumo de energía.
Además, una precisión de rotación deficiente también puede provocar fugas de aceite térmico, lo que puede suponer un peligro para la seguridad y provocar daños medioambientales. Al garantizar una alta precisión de rotación, puede minimizar el riesgo de fugas y garantizar el funcionamiento seguro y confiable del equipo.
Conclusión
Medir la precisión de rotación de una junta rotativa para aceite térmico es un paso importante para garantizar el rendimiento y la confiabilidad del equipo. Si utiliza las herramientas y técnicas adecuadas y considera los factores que pueden afectar la precisión de las mediciones, podrá obtener mediciones precisas y confiables.

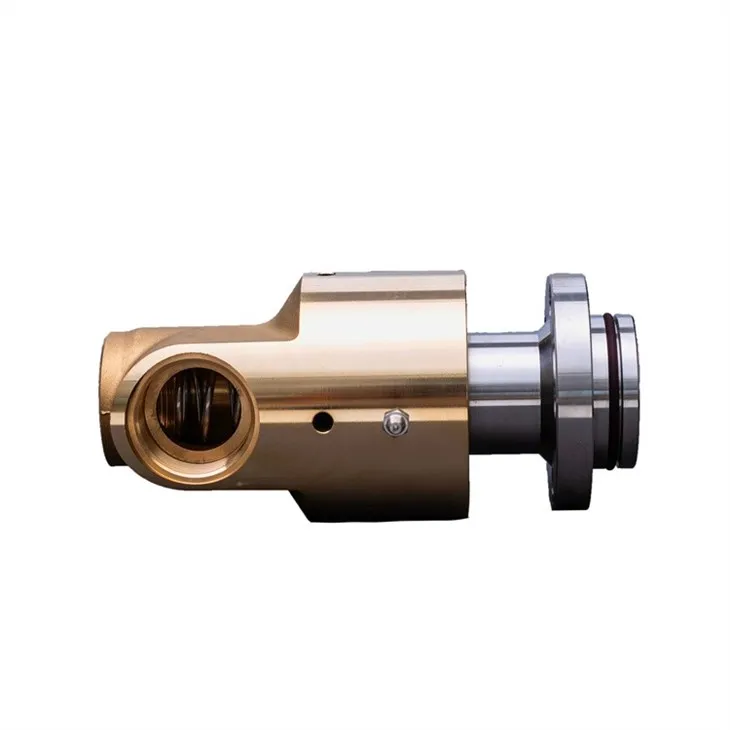

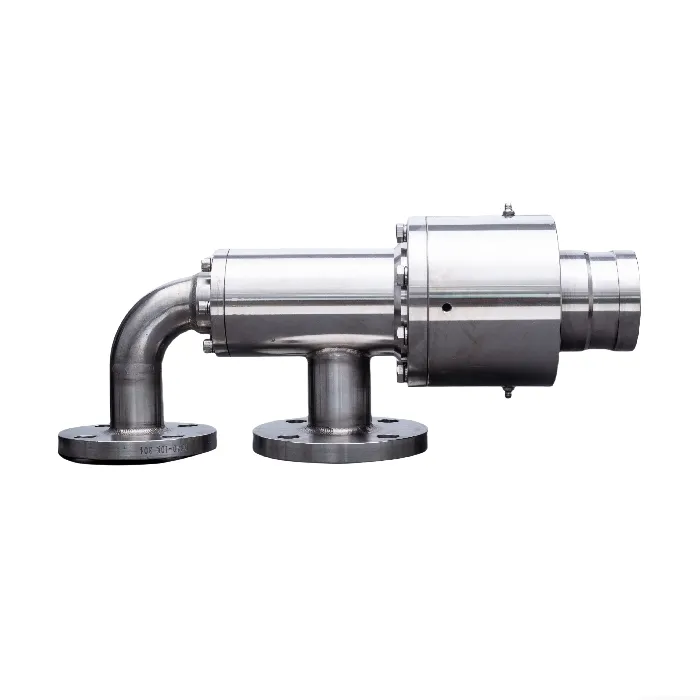

En nuestra empresa, estamos comprometidos a proporcionar juntas rotativas de alta calidad para aceite térmico con excelente precisión de rotación. NuestroConector de sello giratorio,Unión Rotaria Industrial, yJunta rotativa de aceite calienteestán diseñados y fabricados para cumplir con los más altos estándares de calidad y rendimiento. Si tiene alguna pregunta o necesita más información sobre nuestros productos, no dude en contactarnos. Esperamos analizar sus requisitos y brindarle las mejores soluciones para sus aplicaciones de aceite térmico.
Referencias
- ISO 230-1:2012, Máquinas herramienta. Código de prueba para máquinas herramienta. Parte 1: Precisión geométrica de máquinas que funcionan sin carga o en condiciones de acabado.
- ASME B5.54-2005, Evaluación del desempeño de centros de mecanizado controlados numéricamente por computadora
- DIN 862:2007, Juntas rotativas. Requisitos y ensayos.
